4Z Model Compact Filter Zinc Aolly Air Filter dengan aliran besar



1. Gambaran Keseluruhan Produk

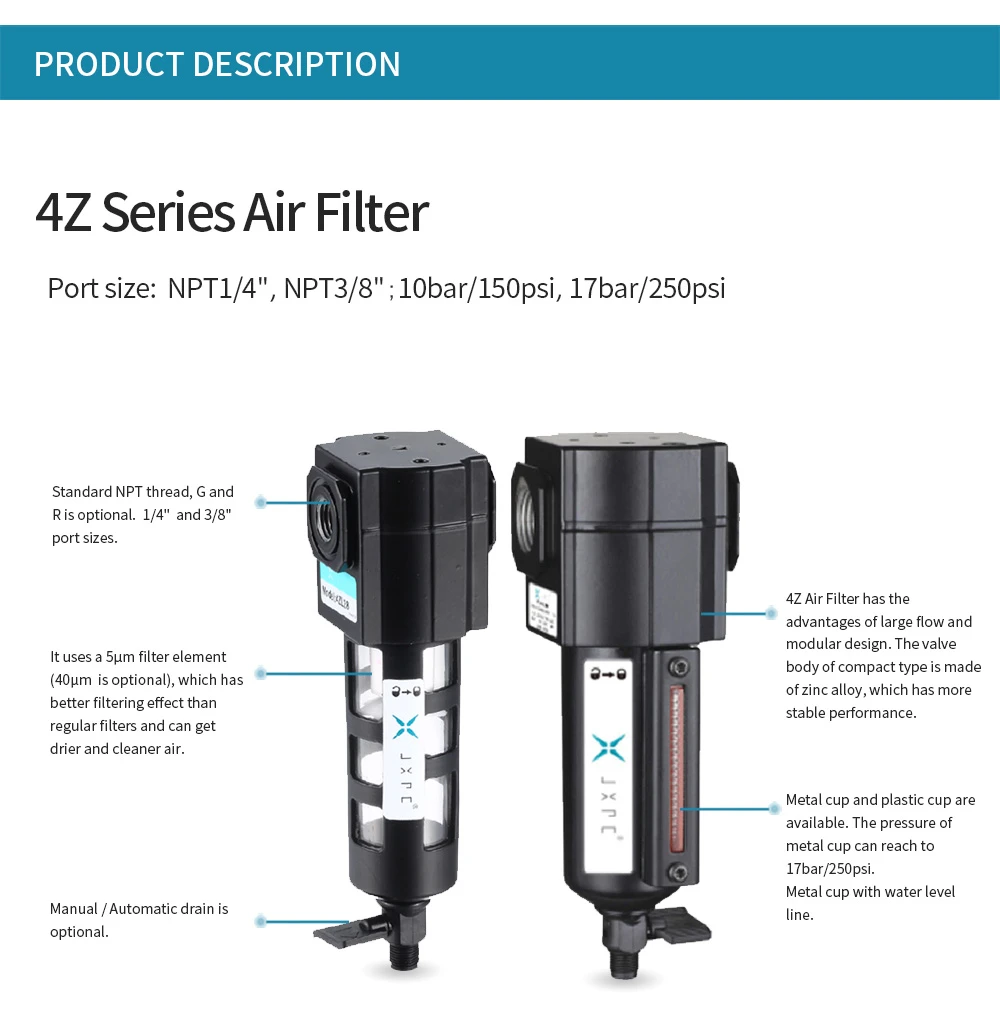

1.1 4 z Siri penapis udara adalah unit penapis dalam sistem FRL (Filter Regulator Lubricator), dan dibahagikan kepada dua model:

1.1.2 C Model (cawan plastik): Model 4ZL28/4ZL30, menggunakan badan injap zink dan cawan pelindung polikarbonat (PC), rintangan tekanan maksimum 10 bar/150 psi.

Model 1.1.3 m (cawan logam): Model 4ZL27/4ZL29, menggunakan badan cawan zink, rintangan tekanan maksimum 17 bar/250 psi. Bahan badan utama adalah aloi zink, dengan mengambil kira kedua -dua kekuatan dan ketahanan kakisan.



2. Prinsip kerja

2.1 Pemisahan Centrifugal: Aliran udara termampat di sepanjang dinding cawan dalam lingkaran, dan daya sentrifugal membuang air cair dan zarah yang lebih besar.

2.2 Penapisan yang baik: Aliran udara melalui elemen penapis 5μm atau 40μm (pilihan) untuk memintas kekotoran pepejal kecil dan kabut minyak.

2.3 longkang (longkang automatik dan longkang manual adalah pilihan): injap longkang automatik kerap mengalirkan cecair terkumpul untuk mengurangkan penyelenggaraan manual.



3. Kelebihan aplikasi dan senario

3.1 Kelebihan

Prestasi Kos Tinggi (Jenis C): Cawan plastik ringan dan retak - bukti, sesuai untuk anggaran - senario sensitif.

Kekuatan Tinggi (Jenis M): Cawan logam tahan terhadap tekanan tinggi dan kesan, sesuai untuk persekitaran perindustrian.

Penyelenggaraan mudah: Reka bentuk modular menyokong pemasangan atau pembongkaran dengan pengawal selia dan pelincir, dan longkang auto mengurangkan campur tangan manual.

3.2 Senario aplikasi biasa

Pembuatan: Pembersihan udara termampat alat pneumatik dan peralatan automasi (seperti silinder dan injap).

Pembungkusan makanan: Model cawan plastik memenuhi persekitaran yang rendah - tekanan bersih (seperti peralatan pengisian).

Jentera Kejuruteraan: Model cawan logam sesuai untuk peralatan mudah alih dengan getaran tinggi dan tekanan tinggi.

Industri Kimia: Badan aloi zink adalah kakisan - tahan dan sesuai untuk minyak - yang mengandungi dan air - yang mengandungi pemprosesan sumber gas.



4. Pemasangan dan Arahan

4.1 Langkah Pemasangan

Pengesahan Arah: Arah Arrow → Arah aliran udara, pastikan pelabuhan masuk/outlet disambungkan dengan betul (1/4 "atau 3/8").

Kedudukan Tetap: Pemasangan menegak, port longkang menghadap ke bawah, elakkan condong menyebabkan cecair sisa.

Integrasi Sistem: Sambungkan modul pengatur atau pelincir melalui benang.

4.2 Langkah berjaga -jaga untuk digunakan

4.2.1 Pengedap Thread:

Benang NPT memerlukan pita pengedap, dengan arah penggulungan bertentangan dengan benang.

Benang BSPT disyorkan untuk menggunakan sealant.

4.2.2 Cawan Plastik (Jenis C):

Elakkan cahaya matahari langsung untuk mengelakkan penuaan bahan PC.

Tekanan yang berlebihan (＞ 10 bar) atau suhu ＞ 80 darjah dilarang untuk mengelakkan cawan daripada ubah bentuk.

4.2.3 CUP METAL (M TYPE): Adalah disyorkan untuk memilih injap longkang automatik (model akhiran - A) dalam persekitaran tekanan tinggi -.

4.3 Penyelenggaraan Umum:

Penggantian elemen penapis: Gantikan apabila penurunan tekanan meningkat.

Saliran Manual: Lepaskan cecair terkumpul secara teratur.



5. Perkhidmatan tersuai

5.1 Label Percetakan: Sokongan Logo Pelanggan, Penyesuaian Barcode Model.

5.2 Kaedah Pembungkusan: Karton. Kotak lepuh industri (shockproof sekeping tunggal) boleh disesuaikan.



Petua utama:

The plastic cup body (C type) has a maximum pressure resistance of 10 bar, and may rupture under overpressure! If the working condition is >10 bar, anda perlu memilih model badan cawan logam, jenis m, sehingga 17 bar.

Ia dilarang menggunakannya dalam persekitaran yang berais, dan pembekuan air pekat akan merosakkan struktur cawan penapis.



This series of filters is based on miniaturization, high compatibility, and precision filtration. It is an ideal choice for small flow pneumatic systems. It is recommended to optimize the model configuration according to the actual pressure requirements (>10 bar, pilih cawan logam) dan kaedah longkang (pilih - longkang automatik untuk kegunaan frekuensi tinggi).



Untuk parameter teknikal selanjutnya atau lukisan pemasangan, sila hubungi sokongan teknikal.



Jenis Model	Model c		Model m
	4ZL28	4ZL30	4ZL27	4ZL29
Medium	Udara termampat
Ketepatan penapis	5μm (40μm adalah pilihan)
Tekanan kerja	0.85MPa (125psi)		1MPA (150psi)
Maks. Tekanan kerja	1MPA (150psi)		1MPA (150psi)
Dijamin. Rintangan tekanan	1.5mpa (220psi)		2.5mpa (365psi)
Suhu kerja	-5 ~ 50 darjah tidak membeku		-5 ~ 80 darjah tidak membeku
Kapasiti mangkuk penapis (CC)	75		120
Bahan cawan kontena	Polikarbonat		Aloi zink
Perlindungan perlindungan	Dengan		Tanpa
Kadar Aliran Nominal (CFM)	55
Berat (kg)	0.58	0.59	0.66	0.66
Saiz pelabuhan	NPT1/4	NPT3/8	NPT1/4	NPT3/8
